只有原理圖，PCB打樣到底行不行？

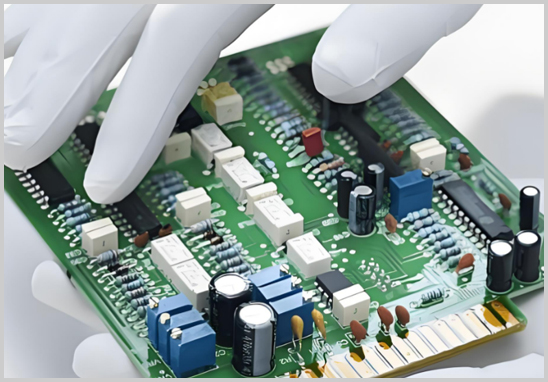

很多電子產品研發者在項目初期手里只有一份原理圖，還沒有PCB（Layout布局）文件，就急著問："PCB打樣可以只提供原理圖嗎？"答案是：可以，但不能直接打樣，需要先完成PCB設計（畫板）這一步。
這里要先厘清兩個容易混淆的概念：
- 原理圖（Schematic）：描述電路的元器件連接關系和電氣邏輯，是"電路怎么接"的藍圖；
- PCB文件（Layout/Gerber）：描述元器件在電路板上的實際物理布局、走線、層疊結構，是"板子長什么樣"的制造文件，打樣廠真正需要的是這份文件（通常以Gerber、貼片坐標文件CPL、鉆孔文件NC Drill等格式提交）。
打樣廠或PCB制造工廠的產線設備（如CNC鉆孔機、蝕刻線、AOI檢測設備）識別的是Gerber等制造文件，而不是原理圖。原理圖只包含電氣連接信息，不包含線寬、線距、層數、過孔位置、板厚等物理制造參數，所以單憑原理圖，工廠無法直接開料生產。
沒有PCB文件，該怎么打樣？
如果手上只有原理圖，標準流程分為以下幾步：
第一步：PCB設計（畫板）
由專業PCB設計工程師根據原理圖，結合產品的結構尺寸、散熱需求、EMC/EMI要求，完成元器件布局（Layout）和走線設計，生成Gerber文件。這一步是從"電路邏輯"到"物理板子"的關鍵轉化，直接決定后續打樣能否成功、量產能否穩定。
第二步：DFM/DRC設計規則檢查
在生成正式生產文件前，需要進行可制造性設計（DFM）與設計規則檢查（DRC），排查線寬線距是否滿足工廠制程能力、過孔是否合理、阻抗是否匹配等問題，避免打樣后才發現無法生產或存在短路、斷路風險。
第三步：提交打樣
將檢查無誤的Gerber、鉆孔文件、貼片坐標文件等提交給PCB制造工廠，進入開料、內層蝕刻、層壓、鉆孔、外層電鍍、阻焊、字符、成型等標準生產流程。
第四步：BOM整理與元器件采購
同步整理物料清單（BOM），核對元器件的封裝、型號、替代料，并進行供應商詢價與采購，確保打樣組裝環節物料齊套、無缺料延期。
第五步：PCBA打樣組裝
PCB空板到貨后，結合已采購的元器件進行貼片、插件、焊接、AOI/X-Ray檢測，完成PCBA打樣，驗證電路功能是否符合設計預期。
可以看到，"只有原理圖"并不是打樣的障礙，而是打樣流程的起點——只要有靠譜的PCB設計團隊補齊Layout這一環，從原理圖到成品打樣是一條完整可走通的路徑。
打樣前常被忽略的幾個關鍵點
- 層數與疊層結構：多層板（4層、6層、8層甚至更高層數）需要合理規劃疊層結構，兼顧阻抗控制與信號完整性，層數不是越多越好，需結合產品實際需求評估；
- BGA封裝與高密度互聯（HDI）：涉及BGA、QFN等細間距封裝時，走線空間有限，往往需要盲孔、埋孔工藝配合，對設計工程師的經驗要求較高；
- 阻抗控制：高速信號（如USB3.0、HDMI、以太網）對特性阻抗有嚴格要求，設計階段需提前計算并與工廠制程能力匹配；
- 小批量試產與批量生產的銜接：打樣驗證通過后，如何順暢過渡到中小批量甚至大批量生產，涉及供應鏈穩定性、成本控制、良率管理，是很多客戶在打樣階段就需要提前規劃的問題。
這些環節環環相扣，任何一步出現偏差，都可能導致打樣失敗或反復返工，浪費時間和成本。
