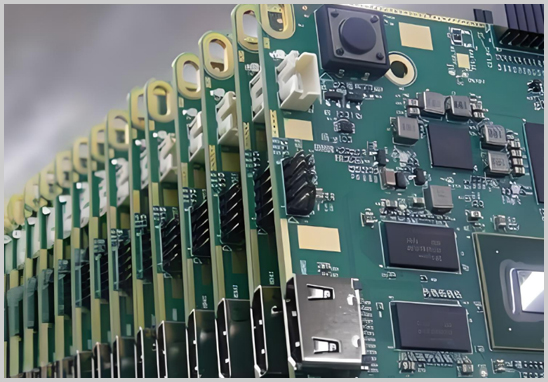

在電子產品研發過程中，PCB設計打樣很少能一次到位。無論是因為方案迭代、結構變更，還是打樣后發現的性能問題，客戶都會遇到"這塊板子還能不能改"的疑問。答案是肯定的：正規PCB設計打樣服務商普遍支持按客戶要求對設計方案進行修改，這也是打樣階段存在的核心意義之一——用較低成本提前發現并解決問題，避免批量生產后返工造成的更大損失。
一、PCB打樣為什么需要"可修改"
打樣的本質是小批量驗證。電路板從原理圖到實物，中間會經過布局布線、層疊結構設計、工藝選型等多個環節，任何一個環節的疏漏都可能在實測中暴露出來，比如信號干擾、散熱不足、接口位置與結構件沖突等。如果打樣階段不支持修改，客戶只能推倒重來，既浪費時間也增加成本。因此，設計打樣服務通常會預留修改環節，允許客戶根據測試結果、結構裝配或性能需求提出調整意見。
二、常見的PCB打樣修改項目
結合實際項目經驗，客戶提出的修改需求大致可以歸為以下幾類：
1. 線路布局與走線調整
包括信號線路徑優化、關鍵信號（如高速時鐘、差分信號）的走線調整，以及元器件間距、焊盤布局的微調。這類修改多發生在EMC測試或信號完整性測試之后。
2. 板材與表面處理工藝變更
例如從FR-4普通板材更換為高頻板材，或?qū)婂a（HASL）工藝改為沉金（ENIG）、OSP等，通常因產品的耐溫、高頻性能或成本要求不同而調整。
3. 層數與疊層結構變更
雙面板改多層板，或調整疊層順序、增加接地層以改善信號屏蔽效果，是高速數字電路和射頻電路中較常見的修改類型。
4. 板厚、外形尺寸與開孔位置調整
因結構裝配需要修改板子外形、安裝孔位、板厚，這類修改常見于產品外殼定型或結構評審之后。
5. 阻抗控制參數調整
高速信號線的特性阻抗需要根據實測結果重新計算走線寬度、間距及疊層厚度，屬于專業性較強的修改項目，需要設計團隊具備阻抗計算和信號完整性分析能力。
6. 盲孔、埋孔及BGA封裝相關設計調整
對于高密度、細間距BGA封裝的板子，扇出方式、過孔類型（盲孔/埋孔）的調整會直接影響可制造性和成品率，屬于打樣階段較容易出現返工的環節。
7. 絲印、位號與標識調整
包括元件位號順序、極性標識、Logo及版本號信息的修改，雖然屬于細節調整，但對后續SMT貼片和品質追溯有實際影響。
8. BOM表物料調整
打樣階段常見因元器件缺貨、成本或性能原因需要替換物料型號，這時BOM表需要同步更新，并重新核對封裝、規格是否與PCB設計匹配。
三、修改打樣時需要注意的問題
客戶提出修改需求時，建議提前確認以下幾點，以減少溝通成本、縮短改板周期：
- 明確修改范圍：是局部走線調整還是涉及層疊結構的整體改動，不同修改范圍對應的工作量和周期差異較大；
- 同步更新配套文件：包括Gerber文件、坐標文件（Pick and Place）、裝配圖及BOM表，避免因文件版本不一致導致貼片錯誤；
- 評估對交期和成本的影響：小范圍走線調整通常不影響交期，但涉及疊層、板材變更的修改可能需要重新開料生產，交期會相應延長；
- 保留修改記錄：便于后續版本追溯，尤其是涉及多次迭代的項目。
四、深圳宏力捷電子：一站式PCB設計打樣及代工代料服務
深圳宏力捷電子專注PCB設計畫板服務，可承接多層板、高精密/BGA封裝以及盲孔/埋孔等復雜結構的PCB設計?？蛻糁恍杼峁┰韴D，我們即可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作直至PCBA批量生產的全流程服務。
針對打樣階段的修改需求，我們的設計團隊可根據客戶的測試反饋、結構裝配要求或物料變更，同步調整PCB布局、層疊結構、阻抗參數及BOM表內容，并及時更新Gerber、坐標等配套文件，確保改板后的方案與生產要求一致，幫助客戶以更短周期完成設計驗證與量產準備。
如您正在為PCB設計打樣、改板或PCBA代工代料尋找靠譜的合作伙伴，歡迎聯系深圳宏力捷電子，讓專業團隊為您的產品研發提供全流程支持。
