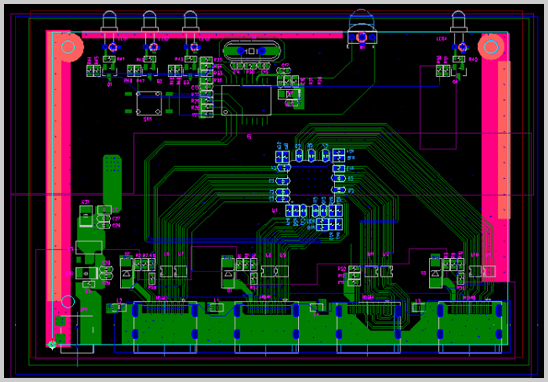

一、什么是DFM可制造性分析？
DFM（Design for Manufacturability，可制造性設計）是指在PCB設計階段，依據制造工藝能力與行業規范，對設計文件進行系統性審查，提前識別并消除可能導致生產失敗或良率下降的設計缺陷。
簡單來說，DFM分析就是在"畫板"完成之后、正式開料生產之前，讓工程經驗"過濾"一遍設計，把圖紙問題消滅在車間之外。
這一概念最早由制造業質量管理體系中的并行工程（Concurrent Engineering）發展而來，目前已成為IPC-7711/7721、IPC-A-610等主流行業標準中的重要組成內容。
二、DFM分析檢查哪些內容？
一份完整的DFM報告通常覆蓋以下核心維度：
1. 線寬/線距合規性
最小線寬與線間距若低于制造商工藝能力（如常規板廠最小線寬4mil），將直接導致蝕刻斷線或短路。DFM會逐一標注超出加工公差的位置，建議設計余量。
2. 孔徑與孔環設計
過孔孔徑、焊盤環寬（Annular Ring）若設計不足，在鉆孔偏位時極易產生斷路。盲孔（Blind Via）和埋孔（Buried Via）的深徑比更需嚴格核算，通常建議深徑比不超過1:1（來源：IPC-2226標準）。
3. 焊盤尺寸與SMT貼片間距
焊盤設計偏小或間距不足，會導致回流焊過程中橋連（Solder Bridge）概率上升。BGA封裝尤其敏感，焊球節距（Pitch）與焊盤開窗尺寸需嚴格匹配。
4. 絲印與阻焊層干涉
絲印字符壓蓋焊盤、阻焊開窗不對稱，都可能影響AOI檢測的誤報率以及返修效率。
5. 拼板與V-CUT設計
批量生產時的拼板方式不合理，會導致分板時機械應力損傷靠近板邊的元件，尤其對晶振、陶瓷電容影響明顯。
6. 測試點覆蓋率
IPC-7711建議關鍵節點設置ICT測試點，DFM階段提前布點，可大幅降低功能測試階段的調測成本。
三、不做DFM會付出哪些代價？
很多工程師認為，DFM分析是"多余的流程"，直接打樣驗證更快。但數據說明了另一個現實：
- 據iNEMI（國際電子制造商協會）研究數據，約70%的PCB制造缺陷根源可追溯至設計階段，而非生產操作失誤。
- 發現問題越晚，修復成本越高。設計階段修改成本約為1×，打樣階段約為10×，量產階段則可能達到100×以上。
常見"沒做DFM"的真實后果包括：
- 打樣回來焊接良率極低，需整批返修；
- BGA封裝X-Ray檢測發現大量虛焊，重新修改Layout；
- 盲埋孔板層間對位偏差，報廢整批半成品；
- 量產時DFM問題集中爆發，延誤交期、觸發客戶索賠。
四、DFM分析與PCB打樣的關系
打樣（Prototype）的本質是驗證設計可行性，而非驗證制造可行性。很多團隊把本應由DFM解決的制造問題留給了打樣環節，結果打樣變成了"找錯誤"，而不是"驗證功能"，白白消耗時間與物料成本。
正確的流程應該是：
原理圖設計 → PCB Layout → DFM分析與修正 → 打樣驗證功能 → 小批量試產 → 批量生產
DFM卡在打樣之前，打樣才能真正發揮驗證價值。
五、DFM在多層板、BGA及盲埋孔設計中尤為關鍵
相較于簡單的雙面板，以下場景的DFM復雜度顯著提升：
- 多層板（6層及以上）：層疊結構（Stackup）的阻抗控制、過孔stub效應、層間對準公差，任何一項偏差都可能導致高速信號完整性問題。
- BGA封裝：焊球可視性為零，焊接缺陷只能靠X-Ray發現，DFM階段的焊盤設計、散熱處理和植球工藝選擇至關重要。
- 盲孔/埋孔（HDI板）：制造流程工序數量倍增，DFM需驗證每階的壓合順序與孔位對應關系，避免層間錯位導致報廢。
六、代工代料階段，DFM同樣影響B(tài)OM與供應鏈
DFM分析不只是Layout層面的事。在PCBA代工代料模式下，設計文件還直接影響B(tài)OM的可采購性：
- 元件封裝與市售規格是否吻合；
- 是否存在長交期或停產料號，需評估替代方案；
- 特殊封裝元件是否超出貼片機或回流焊設備的加工能力范圍。
提前在DFM階段聯動BOM審查，可有效規避"板子做好了、料卻買不到"的尷尬局面。
