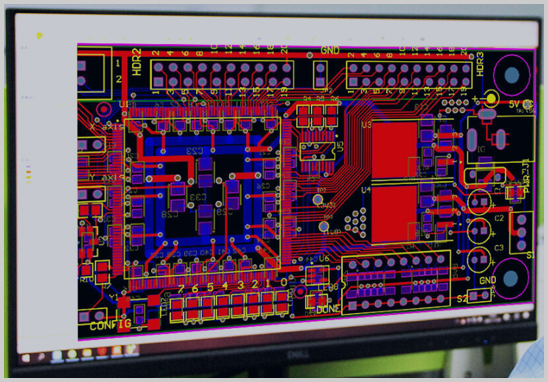

SMT貼片環節出現連錫、立碑、偏位、虛焊等異常時，很多團隊會優先排查設備參數、錫膏批次或鋼網開孔。但在實際生產經驗中，部分貼片不良問題的成因可以追溯到PCB設計階段。這一理念在行業中常被稱為DFM（Design for Manufacturability，面向可制造性設計）——即在電路設計階段就同步考慮后續SMT貼片、回流焊接及檢測環節的工藝可行性，盡可能降低不良率、減少打樣反復修改的次數。以下從幾個常見的設計環節，梳理與SMT貼片良率相關的設計要點，供電子產品研發、工藝及采購團隊參考。
一、焊盤設計與元器件封裝的匹配度
焊盤（Pad）的尺寸、間距、開窗形式是否與元器件實際封裝匹配，會影響錫膏印刷量和貼裝精度。焊盤設計過大，錫膏量相對偏多，回流焊時存在連錫風險；焊盤設計偏小，則可能出現焊錫量不足、虛焊等問題。對于0201、0402等小尺寸無源元件，行業內通常參考IPC-7351等標準中的焊盤設計推薦值，并結合具體SMT產線的設備精度、錫膏印刷能力做適當調整，而非直接照搬元件規格書中的公版尺寸。
二、阻焊橋?qū)挾葘?xì)間距器件的影響
在QFP、BGA、細間距連接器等相鄰焊盤密集的區域，如果阻焊橋（相鄰焊盤之間的阻焊層間隔）寬度設計不足，回流焊高溫下錫膏流動可能導致相鄰焊盤間連錫短路。阻焊橋的合理寬度與PCB廠的阻焊工藝能力、焊盤間距密切相關，通常建議在設計階段與PCB制造方及SMT加工方提前溝通確認，而非采用固定數值一概而論。
三、元件擺放方向與回流焊熱平衡
立碑現象（Tombstoning）多發生于小型兩端元件（如0402、0201電阻電容），其常見誘因之一是元件兩端焊盤受熱不均——一端錫膏先熔化產生表面張力，將元件"拉離"另一端。設計階段可通過統一同類小型元件的擺放方向、結合回流焊爐膛熱風流動特性等方式，幫助改善兩端受熱的一致性，但立碑現象通常是設計、錫膏、爐溫曲線等多因素共同作用的結果，并非僅靠單一設計調整就能完全避免。
四、拼板設計與工藝邊規劃
在打樣及中小批量試產階段，單塊PCB一般需要拼板（Panelization）以適配SMT產線的自動上下料需求。拼板設計涉及工藝邊寬度規劃（用于放置定位孔、基準點）、分板方式選擇（V-Cut或郵票孔）、板邊與有效元件區域的安全距離等。工藝邊規劃不合理，可能導致貼片機夾持不穩或分板時對邊緣元件產生機械應力，是打樣階段較易被忽視的環節之一。
五、基準點設置需符合設備識別要求
基準點（Fiducial Mark）是貼片機進行光學定位的重要參照，分為整板級的全局基準點和用于細間距IC、BGA等關鍵器件的局部基準點?；鶞?zhǔn)點的形狀、尺寸及周邊凈空區域應符合SMT設備的識別規范，若基準點附近存在絲印、走線等干擾標記，可能影響貼片機的定位識別精度，進而影響整體貼裝效果。
六、焊盤附近過孔的處理方式
若焊盤上或附近設置了非隔熱的通孔（即"盤中孔"設計），回流焊時錫膏可能通過孔洞滲漏至板背面，造成正面焊錫量不足。對于BGA等高密度封裝因布線空間限制確需采用盤中孔設計的情況，業內常見的處理方式包括樹脂塞孔、電鍍蓋孔等工藝，具體方案需結合PCB廠的實際工藝能力評估選擇。
七、絲印標注的清晰度
絲印字符壓在焊盤上或位號（Reference Designator）標注重疊、方向不統一，雖不直接導致貼片不良，但會影響后續人工目檢、AOI自動光學檢測及返修環節的效率，屬于設計階段容易被忽略、卻影響整體生產效率的細節。
八、高密度封裝的額外設計考量
對于BGA、CSP、QFN等間距較細的封裝形式，除上述通用規范外，還需關注鋼網開孔比例（面積比、長寬比）與焊盤設計的匹配關系。這類封裝對PCB設計精度的要求相對更高，建議在設計早期即與具備多層板、盲孔埋孔及高密度封裝設計經驗的團隊協同確認，以減少后期打樣階段的反復修改。
需要說明的是，SMT貼片良率是設計、材料、設備、工藝參數等多環節共同作用的結果，PCB設計的優化可以從源頭降低部分不良風險，但并非唯一影響因素，實際生產中仍需結合具體產線條件綜合評估。
