在PCB設計接近尾聲、準備進入SMT貼片和PCBA生產環節時，"拼板"（Panelization）往往是最容易被忽視、卻又直接影響生產良率與成本的一步。很多工程師習慣把拼板理解為"把幾塊小板簡單排列拼在一起"，但實際上，拼板設計涉及貼片工藝、分板方式、板厚公差、元件布局等多方面因素，任何一個細節考慮不周，都可能導致SMT貼片飛件、分板崩裂、邊緣元件損傷等問題。本文將系統梳理PCB拼板設計中需要重點關注的要點，幫助有PCB設計、打樣及代工代料需求的電子產品廠家提前規避常見風險。
一、什么是PCB拼板，為什么需要拼板

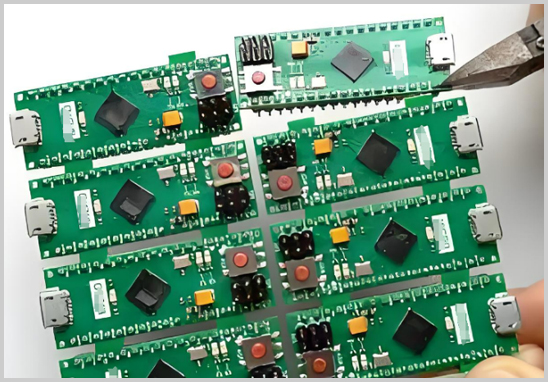

拼板是指將多塊單元PCB按照一定規則排列組合在一張大板上，統一進行SMT貼片、AOI檢測和后續分板的工藝方式。對于尺寸較小的PCB（如常見的連接器控制板、傳感器模塊等），單獨上線貼片會大幅降低生產效率，因此絕大多數中小尺寸PCB在量產階段都需要拼板處理。合理的拼板設計可以提升貼片機產能利用率、減少定位次數、降低單板生產成本；反之，拼板方式不當，則可能造成變形、錯位、分板困難等一系列后續問題。
二、PCB拼板設計需要注意的核心要點
1. 拼板尺寸與貼片設備的匹配
拼板整體外形尺寸需要與SMT貼片機、回流焊傳送軌道的可加工范圍相匹配，過大或過小都會影響上線效率。同時應盡量將拼板設計為矩形，避免不規則外形導致設備定位困難或空間浪費。
2. 單元板之間的連接方式選擇
常見的拼板連接方式主要有兩種：V-CUT（V型槽切割）和郵票孔（Tab Routing，帶工藝連接點的鑼槽）。
- V-CUT適合邊緣為直線、板厚較為均勻的場景，分板后邊緣整齊，但對板邊留白要求較高；
- 郵票孔方式適應性更強，尤其適合板形不規則、邊緣有元件貼近板邊的情況，但分板時需注意預留足夠的鑼槽間距，避免分板應力傳導至鄰近元件焊點。
設計階段應根據板型結構、元件布局及客戶對分板應力的敏感度，合理選擇連接方式，必要時可與工廠工藝工程師提前溝通確認。
3. 拼板間距（Spacing）設計
拼板中單元板與單元板之間、單元板與工藝邊之間都需要預留合理間距，主要考慮：
- 貼片機吸嘴、鋼網印刷的操作空間；
- AOI/AOI檢測設備的識別邊界；
- 分板時刀具或V-CUT刀的加工路徑寬度，避免損傷相鄰單元板。
間距過小容易造成鋼網漏印、貼片精度下降；間距過大則浪費板材、增加成本，需要結合具體板厚和貼片工藝綜合權衡。
4. 工藝邊（Process Edge）設計
工藝邊是拼板邊緣為滿足貼片、測試等生產環節所額外增加的輔助邊框，通常寬度在3-5mm左右，具體需根據貼片機夾持要求確定。工藝邊上一般會設置：
- Mark點（光學定位點），用于貼片機、AOI設備自動識別板件坐標；
- 測試點或工藝孔，便于ICT測試治具定位；
- 板邊標識信息，如板廠批次號、拼板方向標記等。
工藝邊設計不足，容易導致貼片機無法有效夾持傳送，或Mark點識別失敗造成貼裝偏移。
5. 拼板方向與元件布局的配合
拼板方向應結合元件在板上的分布密度、極性元件方向、以及回流焊爐溫曲線的均勻性綜合考慮。同一拼板內應盡量保持元件方向一致，便于貼片程序編排、減少換向次數；同時應避免大尺寸或高重量元件集中分布在拼板邊緣，防止運輸和分板過程中受力不均產生變形。
6. 分板方式對元件的影響
無論采用V-CUT還是郵票孔分板，分板動作都會對板邊附近的元件產生一定應力沖擊。因此在設計階段，應盡量避免將精密元件（如BGA、QFN等細間距封裝）布局在過于靠近板邊或分板線的位置，通常建議預留3mm以上的安全距離，具體數值可結合封裝類型及板廠工藝能力進一步確認。
三、拼板設計中常見的誤區
- 誤區一：拼板數量越多越省錢。拼板數量需結合貼片機幅面、板材利用率綜合測算，盲目增加拼板數量可能導致板材浪費或工藝邊比例過高，反而拉高單板成本；
- 誤區二：所有板型都適合V-CUT。板邊不規則、有缺口或凸起結構的板型，強行使用V-CUT可能導致切割不完整或崩邊，應優先考慮郵票孔方式；
- 誤區三：拼板設計與元件布局是兩個獨立環節。實際上拼板方式應在PCB設計前期就與元件布局同步考慮，后期補做拼板往往需要反復調整器件位置，增加設計返工成本。
四、拼板設計與PCB設計、PCBA生產的銜接
拼板設計并非孤立環節，它與前端的PCB布局設計、后端的PCBA貼片工藝緊密相關。一個完整、順暢的項目流程通常包括：原理圖確認→PCB布局布線設計→拼板方案設計→Gerber文件輸出→BOM表梳理→供應商詢價采購→SMT貼片打樣→功能測試→批量PCBA生產。任何一個環節的疏漏，都可能影響最終產品的交付周期和良率表現，因此選擇具備全流程經驗的合作方，能有效降低溝通成本和試錯成本。
五、宏力捷電子：PCB設計、打樣及代工代料一站式服務
深圳宏力捷電子專注于PCB設計與PCBA制造服務，可為客戶提供從設計到量產的一站式解決方案：
- PCB設計畫板：客戶僅需提供原理圖，即可承接多層板、高精密/BGA封裝、盲孔/埋孔等復雜結構的PCB布局布線設計，拼板方案根據產品結構及貼片工藝同步規劃；
- BOM表梳理與供應商詢價：協助建立完整物料清單，對接優質供應商完成購料，降低采購溝通成本；
- 樣品制作：支持小批量PCBA打樣，便于客戶在批量生產前完成功能驗證；
- PCBA批量生產：具備批量代工代料能力，從貼片、組裝到測試全流程把控，保障交付周期與產品良率。
若您正在尋找兼具設計經驗與生產落地能力的PCB/PCBA合作伙伴，歡迎了解宏力捷電子的一站式服務能力，共同推進項目從設計圖紙走向量產交付。
常見問題解答（FAQ）
Q1：拼板一定比單片生產更劃算嗎？
一般來說，中小尺寸PCB通過拼板可以提升貼片效率、降低單板生產成本，但具體是否劃算，還需結合板材利用率、拼板數量及工藝邊比例綜合測算，并非在所有情況下都絕對成立。
Q2：V-CUT和郵票孔應該怎么選？
需結合板型結構、板厚及元件布局綜合判斷：邊緣規整、板厚均勻的板型可優先考慮V-CUT；板型不規則或?qū)Ψ职鍛?yīng)力較敏感的場景，郵票孔方式適應性更強。具體選擇建議在設計階段與工藝工程師溝通確認。
Q3：拼板設計應該在PCB布局的哪個階段介入？
建議在PCB布局設計前期即同步考慮拼板方案，尤其是板邊元件布局，避免后期補做拼板導致反復調整設計。
