PCBA焊接不良是電子制造過程中較為常見的質量問題，主要表現為虛焊、連錫（橋接）、立碑、錫珠、假焊、焊點空洞等現象。這些缺陷不僅影響產品外觀，更可能導致電路接觸不良、間歇性失效甚至整機功能失效，是PCBA打樣及批量代工中需要重點管控的環節。以下從工藝、來料、設備、環境等角度，梳理焊接不良的常見成因。
一、工藝參數設置不當
焊接工藝參數是影響焊接質量的核心因素之一。
- 回流焊溫度曲線不匹配：預熱、保溫、回流、冷卻各階段的溫度和時間設置不合理，容易造成虛焊或元件損傷。例如升溫速率過快可能引發元件熱應力開裂，保溫時間不足則助焊劑活化不充分，影響潤濕效果。
- 波峰焊參數偏差：波峰高度、傳送角度、焊接速度、錫爐溫度等參數設置不當，是DIP插件焊接中出現連錫、漏焊的常見原因。
- 印刷工藝問題：鋼網開口設計、印刷壓力、刮刀速度等參數不合理，會導致錫膏印刷量過多或過少，進而引發連錫或少錫。
二、來料質量問題
來料環節的隱患往往在焊接階段集中暴露。
- PCB板可焊性不佳：PCB表面處理工藝（如OSP、沉金、噴錫）存在氧化、污染或涂層不均，會直接影響焊料的潤濕性。
- 元器件引腳氧化或共面性差：元器件儲存不當導致引腳氧化，或引腳共面性超出公差范圍，容易造成虛焊、立碑等問題。
- 錫膏、助焊劑質量或存儲不當：錫膏過期、儲存溫度不當或開封后暴露時間過長，會影響其活性和印刷性能。
三、設備與產線狀態因素
- 貼片精度問題：貼片機貼裝偏移、拋料率高，會導致元件位置偏移，焊接后出現連錫或虛焊。
- 鋼網清潔度：鋼網長時間使用未及時清洗，孔壁殘留錫膏會影響印刷一致性。
- 設備維護保養不到位：爐溫傳感器校準偏差、傳送帶速度不穩定等設備老化問題，也會間接導致批量性焊接缺陷。
四、環境與操作因素
- 車間濕度、溫度控制不當：濕度過高容易導致錫膏吸潮，焊接時產生錫珠、空洞等問題；靜電防護不到位還可能損傷敏感元器件。
- 人工操作不規范：手工補焊、插件擺放等環節若操作不規范，也會引入焊接不良。
五、PCB與元件設計因素
部分焊接不良源于設計階段的兼容性問題，例如焊盤設計與元件封裝不匹配、過孔與焊盤間距設計不合理導致的熱容量差異過大，容易造成局部虛焊。這類問題通常需要在DFM（可制造性設計）評審階段提前識別，避免流入生產環節后才發現。
焊接不良的常見檢測與預防方法
針對上述成因，PCBA加工過程中通常會結合以下方式進行預防和管控：

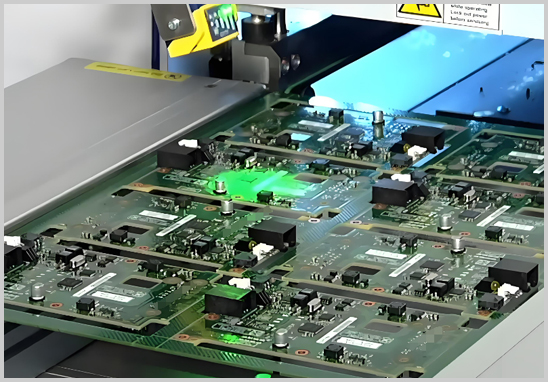

- AOI（自動光學檢測）：在貼片后和回流焊后進行外觀檢測，識別連錫、偏位、少錫等缺陷；
- X-Ray檢測：針對BGA、QFN等底部端子元件，通過X-Ray觀察焊點內部空洞及虛焊情況；
- ICT/FCT測試：通過在線測試和功能測試，從電氣性能角度進一步驗證焊接質量；
- 首件確認與SPC過程管控：在批量生產前進行首件全檢，并通過統計過程控制持續監控關鍵工藝參數的穩定性。
需要說明的是，具體采用哪些檢測手段及管控標準，通常需結合產品復雜度、客戶要求及行業標準（如IPC-A-610）綜合確定，實際檢測項目以具體項目方案為準。
